基于彈載聲納浮標的目標信息保障系統設想

聯合作戰的重要形式是分布式網絡化作戰

，信息是爭奪的核心資源，是決定戰爭勝負的關鍵因素[1]。戰場信息優勢主要表現在信息感知

、處理和共享等方面

。常規的作戰模式

，作戰平臺的目標信息感知主要依靠平臺自身的傳感器

。為了提高感知能力，總是注重自身傳感器探測能力的提高

。但受到傳感器自身?xiàng)l件或研制的限制

，往往困難很大。同時

，就更大范圍戰場而言

，即使單平臺傳感器探測能力很強，覆蓋的范圍仍有限

，若不能實現信息共享

，很難保障整體作戰效果。

在現代對海作戰中

，敵方艦艇目標實時監視和跟蹤成為對敵有效殺傷的有力保障和制勝的關鍵

。聲納是探測水面目標的有效手段之一。聲納分為主動和被動兩類

。主動聲納可向目標水域發射聲波

，然后由水聽器接受來自目標的回波，根據聲納的位置和聲波從目標反射回來的時間經確定目標的距離和方位

。被動聲納有定向(矢量)和非定向(標量)兩種

。標量聲納僅能發現目標噪音，矢量聲納利用空間兩點處聲壓有限差分來近似得到聲壓梯度

，不僅能發現目標也能測出其方位

。由于聲納可以在水下持續的探測和跟蹤艦船目標，并且隱蔽性好

，不容易被敵方發現

，因此，隨著聲納自身技術的發展

，在未來信息化聯合作戰中將會得到越來越多的應用

。

傳統艦船目標探測手段的局限性

在現代戰爭中，敵方艦艇為了躲避岸基炮火和導彈的攻擊

，通常游弋在距海岸線幾百甚至上千公里處

，針對對海作戰，傳統的目標信息保障手段具有很多局限性

。

(1)傳統目標信息保障能力較弱

傳統對遠海船只的監視只能依賴偵察衛星或偵察機

。衛星偵察的問題是：重訪周期長達數小時甚至數天，而一次偵察目標的時間較短

。飛機偵察的問題是：飛行高度較低

，受地球曲率影響，探測距離較短

。因此

，對于二波次后續打擊缺少快速的目標信息指示，無法形成高效

、實時的多波次攻擊能力

。

(2)傳統目標信息保障手段易受到敵方干擾和打擊

敵方可能對衛星偵察、偵察機等實施干擾

、致盲和摧毀

，并且通過編隊電磁靜默管制，防止對海上目標進行探測定位

。因此戰時惡劣保障條件下

，對目標情報保障提出了更高的要求。

(3)彈載傳感器探測時間短

導彈彈載傳感器主要包括光學相機

、雷達等

，其探測精度和時效性好，對目標探測

、威脅評估和打擊效果探測具有重要意義

。但是

，彈載傳感器的生存周期與導彈一樣，作用時間較短

，僅幾分鐘

，不能進行連續的目標跟蹤，無法滿足對移動目標的持續探測

。

(4)固定聲納探測距離有限

目前

，固定聲納對于水面目標的有效探測距離不超過兩百公里，但是

，敵方艦艇的距離一般大于幾百公里

，艦艇所在海域?qū)儆跀撤絿?yán)密監視的水域，聲納無法正常布放

，為了保證能夠長時間工作和探測的隱蔽性

，其只能布撒在海岸線附近，因此

，傳統固定聲納使用方式只能起到近海防御的作用

，而不能完成對處于遠海的敵方艦艇的有效探測。

基于彈載聲納浮標的目標信息保障系統內涵

基于彈載聲納浮標的目標信息保障系統結合水下信息系統探測隱蔽性和工作時間長等特點

，利用反艦導彈自身搭載多個小型聲納浮標

，在導彈飛行過程中的特定區域投放。聲納浮標入水后動態自組網

，對敵方艦艇目標進行被動定位

，并將探測信息通過無線鏈路擇機回傳，同時對于進入網絡內的后波次攻擊導彈

，依靠導彈數據鏈

，實現目標打擊的輔助引導。

系統工作過程如下：

(1)采用偵察衛星

、偵察機或其它探測手段確定艦船的大致位置

，作為動態布放聲納浮標的前提條件;

(2)反艦導彈攻擊目標并將多個(至少三個)聲納浮標布放到目標附近區域;

(3)多個浮標利用無線信道動態自組網，聯合測定敵方艦船目標位置

，并持續實時跟蹤;

(4)浮標將目標探測結果通過衛星

、高空浮空器或飛機中繼傳回地面指揮系統;

(5)地面指揮系統形成新一輪多波次打擊作戰任務規劃、完成導彈諸元解算

、裝訂和導彈發射;

(6)后續波次導彈飛臨目標海域

，進入無線自組織網絡作用范圍后，通過導彈數據鏈自動加入無線自組網絡;

(7)無線自組織網絡將新的定位信息通過導彈數據鏈傳送至導彈

，結合導彈末制導信息

，輔助引導導彈武器精確打擊目標;

(8)浮標可實現在附近海域?qū)撤侥繕?biāo)1~2天的持續探測和信息回傳。系統工作原理如圖1所示。

圖1基于彈載聲納浮標的目標信息保障系統原理示意圖

基于彈載聲納浮標的目標信息保障系統具有以下特點：

①靈活機動

系統可以在敵方目標出現后

，依靠導彈平臺

，實現快速布放和探測，保證導彈多波次攻擊的時效性

，使導彈兼?zhèn)浯驌艉吞綔y功能

。

②探測范圍廣

系統可以在一兩百公里范圍內完成對運動中的航母

、驅逐艦等大型作戰艦艇的探測

，敵方艦只速度越快，探測精度越高

。

③持續探測時間長

聲納浮標可以漂浮在海面數天

，完成區域內目標的持續探測與跟蹤，并不容易被敵方發現

，成為深入敵方區域的“偵察兵”

。

④快速信息共享

系統動態構建無線組織網，實現系統內各浮標

、進入網內導彈的高速信息交互

，以及和地面指揮系統的信息分發與共享。

系統實現的關鍵技術

(1)聲納探測技術

被動聲納探測目標與海情和目標的航速

、排水量有關

，如果目標靜止或低速航行，則探測距離很小

?div id="jfovm50" class="index-wrap">？紤]到戰場探測的隱蔽性和探測精度，目標保障系統選擇被動矢量聲納探測技術

。

被動矢量聲納探測需要研究以下三個問題：

①信號處理技術：包括波形設計技術

、聲音信號處理、多態聯合探測技術

、信息融合算法等;

②探測器技術：包括新型換能材料

、大功率換能器等;

③小型化技術：包括結構小型化和重量輕質化，適應彈載結構和重量的要求

。

(2)彈載聲納浮標結構設計技術

聲納浮標的結構設計需要綜合考慮多種因素：

①浮標為達到預定的探測精度指標

，需要滿足其內部的傳感器及天線的布局安裝要求;

②浮標利用導彈投放，因此重量受到導彈運載能力約束

、體積受限于導彈彈體結構安裝艙內的空間約束;

③浮標投放后經歷減速過程直至墜落水面

，在觸及水面的瞬間會產生巨大的沖擊，該沖擊作用會破壞浮標的主體結構和內部敏感元件

，所以必須要使浮標減速

，同時落水后還應能正常浮起。在減速方案上應采用尾裙減速、降落傘減速等多種技術途徑相結合的方式;

④浮標需要承受飛行時的熱環境條件

、防水密封條件等

。

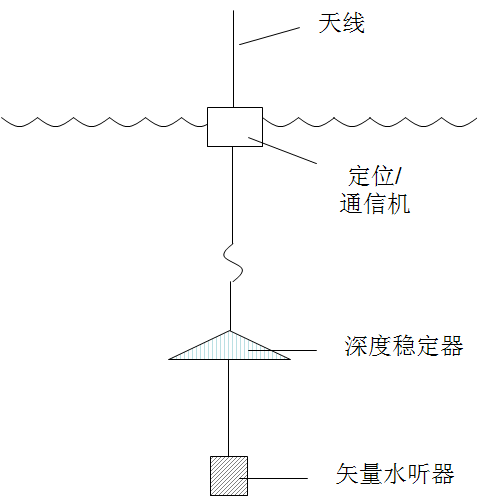

聲納浮標包括矢量水聽器、深度穩定器

、定位/通信機等基本部分組成

，每枚導彈搭載3-4枚。為克服飛行時的力熱環境

，外部包覆耐熱外殼

，入水時拋耐熱外殼。浮標結構如下圖所示：

圖2彈載聲納浮標結構示意圖

(3)浮標投放技術

浮標投放時機關系到浮標的落點區域和浮標間的距離

，需要滿足兩方面要求：

①浮標落水點在聲納可探測范圍內

，距離目標越近，探測精度越高;

②多個浮標之間距離不能超過極限值

，使浮標能在水中組成探測陣列

。

由于浮標與母彈分離后無動力，僅在氣動力

、重力作用下運動

，為一自由飛行彈道，因此需要結合母彈的彈道數據合理選擇投放時機和相對速度

，并根據浮標氣動外形和減速方式確定落點位置

，以滿足上述要求。同時還需要考慮投放方式

，使得母彈的打擊精度不受投放影響

。

(4)動態組網及數據鏈技術

主要研究三個方面：

①動態無線組網技術

網絡的組建無需依賴于任何預先架設的網絡設施。節點開機后就可以快速

、自動地形成一個獨立的網絡

。網絡采用無中心結構，所有節點完全對等

，沒有中心控制站

，節點可以隨時加入和離開網絡。任何節點的故障不會影響整個網絡的運行

。

②中繼回傳技術

利用導航衛星

、中繼衛星、通信衛星

、飛機

、浮空器等多平臺，完成浮標的信息回傳

。各種通信體制均能適應和自動調整

，同時系統可采用擴頻通信技術、跳頻跳時技術以及專用的密鑰設備等技術措施，具備保密和抗干擾能力

。

③專用數據鏈信息格式及應用技術

通過格式化信息的實時傳輸

，減少數據處理、分析等環節

，加快信息流速度

，使格式轉換的時延和精度損失減至最小。同時要兼顧戰術指揮以及武器協同控制

，兼顧戰術數據鏈與武器協同數據鏈的功能

，信息格式定義要涵蓋兩方面的應用需求。

(5)新型反航母作戰指揮控制技術

采用聲納浮標后

，信息的快速反應也必然帶來反航母作戰指揮控制方法的變化

。主要研究以下三個方面：

①指揮控制系統的快速響應：包括快速信息接入和共享和快速的導彈發射指揮控制;

②快速的任務規劃：包括在導彈發射前和導彈飛行過程中基于新型目標保障系統的快速火力規劃、制導規劃

、突防規劃等功能，支撐快速波次打擊;

③快速的諸元計算及彈道計算

。

結束語

基于彈載聲納浮標的目標信息保障系統為對海作戰中敵方艦船的有效探測與跟蹤提出了一種新的思路

。由于作戰雙方資源的不對稱性，謀求單一技術手段實現對敵方艦船的絕對有效對抗是不現實的

，因此對海作戰裝備必須向多元化

、體系化、信息化配置發展

。
