、目標運動仿真器、負載仿真器等；

l 被測實物

，包括敏感器、箭載計算機、執行機構。

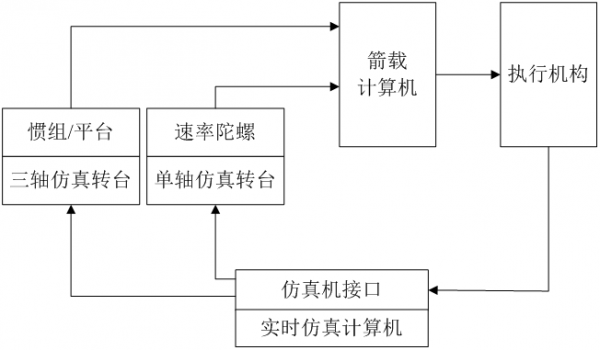

圖4 仿真系統的組成框圖

箭上設備的虛擬化則是以虛擬設備代替半實物仿真系統中的實物設備來進行試驗。包括箭載計算機

、慣組、速率陀螺、執行機構等。虛擬設備包括硬件和軟件，硬件實現對實物設備電氣接口的模擬，軟件實現對實物設備功能的模擬。虛擬箭載計算機的構成如圖5所示。

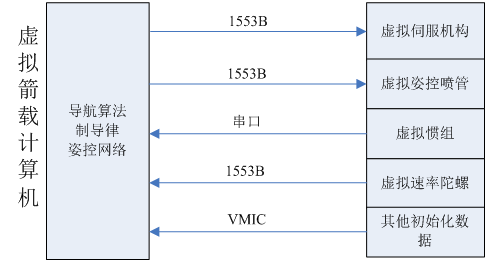

圖5 虛擬箭載計算機

2.3 虛擬試驗系統集成技術

虛擬試驗系統集成涉及控制系統內部不同形式的模型的集成和控制系統與其它分系統之間的集成

。

控制系統內部不同形式的模型是指數學模型、虛擬設備

、實物設備之間的集成。控制系統是對實時性要求十分嚴格的系統，因此控制系統內部集成采用了緊耦合形式的基于控制系統總線的實時協議。具體實現上采用了VMIC反射式內存網絡，Windows操作系統和RTX實時擴展運行環境。

控制系統與其它分系統的集成則采用了松耦合形式的分布式仿真協議

，例如控制系統與箭體總體的交互。采用基于HLA的分布式仿真協議，通過訂購發布數據實現系統之間的數據交互。

虛擬試驗原型系統

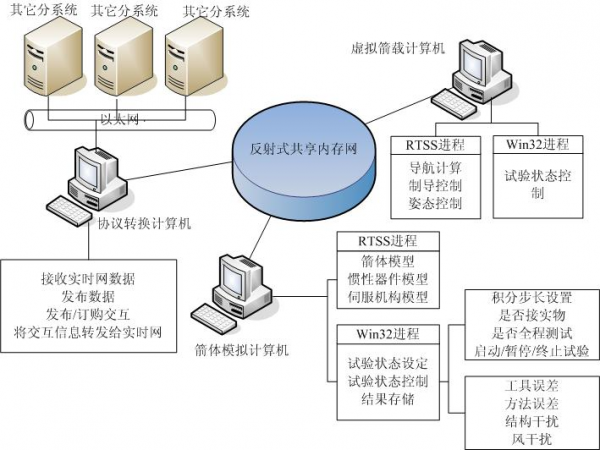

以某型號運載火箭為背景設計了控制系統虛擬試驗原型系統，構成如圖6所示

。包括箭體模擬計算機、虛擬箭載計算機以及內部總線構成了控制系統閉環，和其它分系統的信息交互采用了協議轉換計算機實現，保證了緊耦合仿真系統和松耦合仿真系統的數據同步。通過該原型系統實現了以上所述的虛擬試驗關鍵技術。將虛擬試驗的結果和半實物仿真試驗的結果進行比較，誤差在可接受范圍以內
