企業簡介

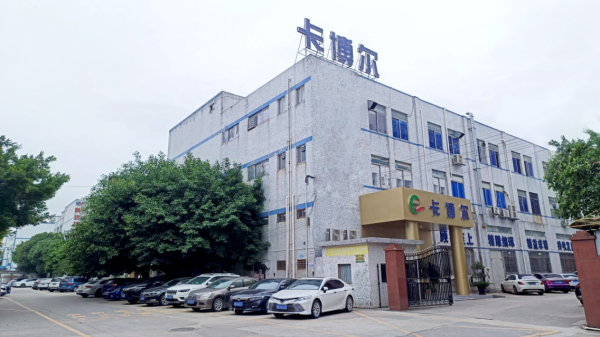

深圳市卡博爾科技有限公司
擁有7500平生產廠房
主要生產：1-32層軟性線路板
本企業已通過IS09001和IS014001，IATF16949
產品應用領域：特種軍工

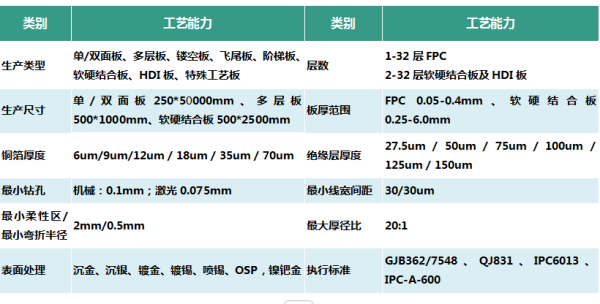

關鍵工藝能力
產品簡介
01
新型耐超低溫-200℃，抗輻射軟硬板
采用低溫不敏感型特殊材料制作線路板及表面涂層

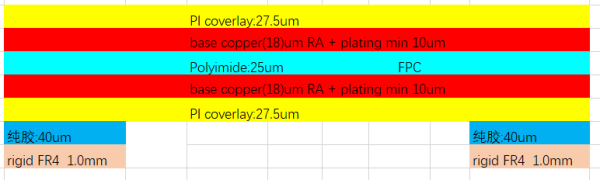

主要技術參數及產品結構圖如下：
層數：4L(1R+2F+1R)
材料：PI +DuPont AP
表面處理：有鉛噴錫
特殊工藝：特殊涂層
其他工藝：樹脂塞孔，電鍍填平
02
超長線束+連接器軟硬板
傳統線束較為笨重

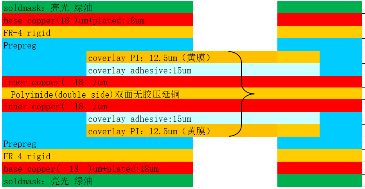

主要技術參數及產品圖如下：
層數：6L(1R+4F+1R)
材料：S1000-2M+R-F775
表面工藝：沉金
成品長度：1200mm超長板
其他工藝：阻抗控制
，3mil線寬間距
03

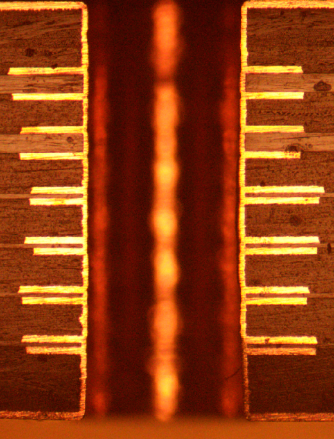

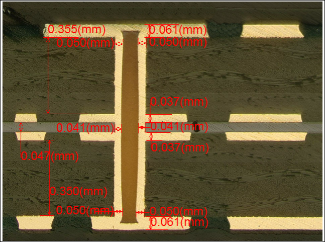

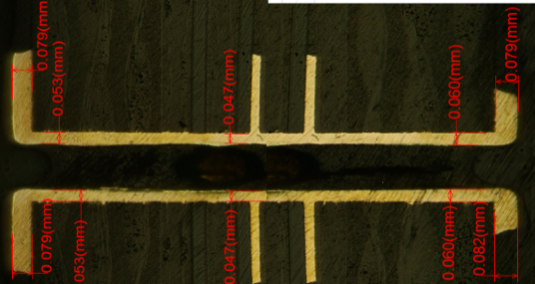

超高耐壓軟硬板
傳統FR4環氧樹脂介質的PCB板
，層間耐電壓能力不足，采用超高Tg的改性聚酰亞胺(PI)材質，通過采用厚介質PI(0.1mm)，結合層壓及鉆孔參數的優化，增加了層間密實性及孔壁的完整無裂紋，大大增加了軟硬板的耐壓能力，層間可耐受5KV以上的高壓無擊穿風險?div id="4qifd00" class="flower right">主要技術參數及產品圖如下：
層數：14L(1R+12F+1R)
材料：VT-901+R-F777
表面工藝：沉金
其他工藝：4mil +1mil不同厚PI混搭;孔銅厚度30um
，高精度壓接孔(±0.05mm)
04

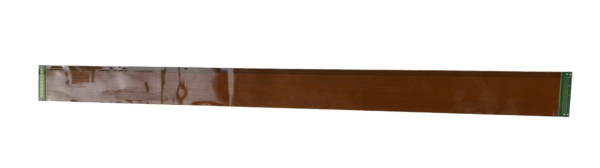

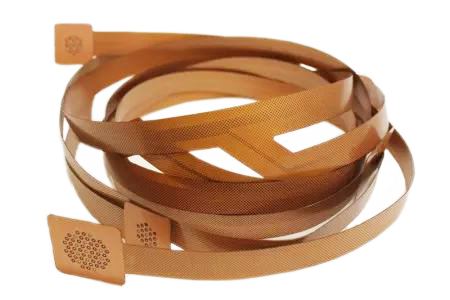

超長線纜型軟板
對比傳統線纜
，F(xiàn)PC采用扁平銅導線搭配保護膜，采用我司長產品具有高度集成、超薄、超軟等特點，能在安全性、輕量化、布局規整等方面展現出更大地優勢。主要技術參數及產品圖如下：
層數：2L(2F+FR4補強)
材料：H-Tg FR4+PI
表面工藝：沉金
其他特征：0.12mm超薄，26m超長
05

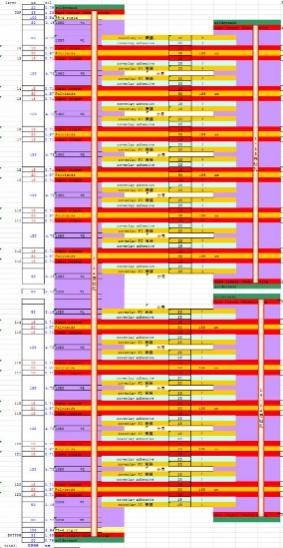

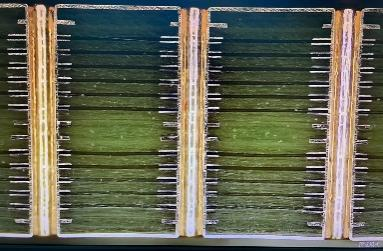

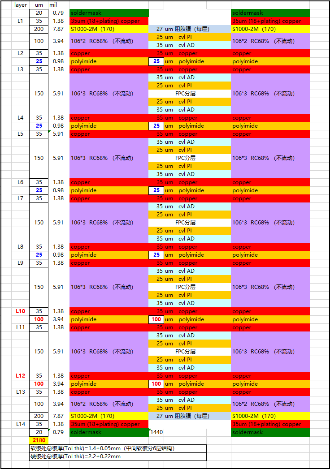

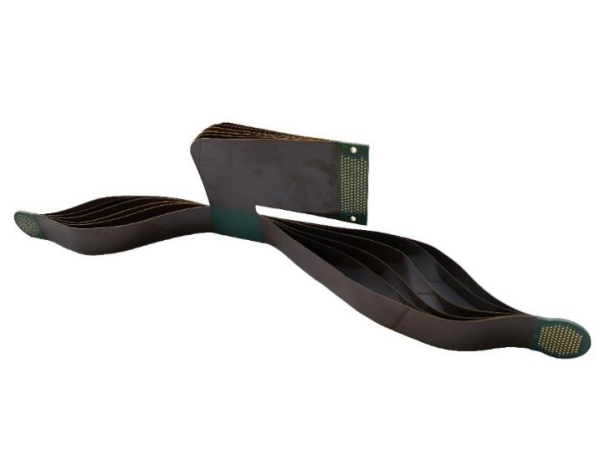

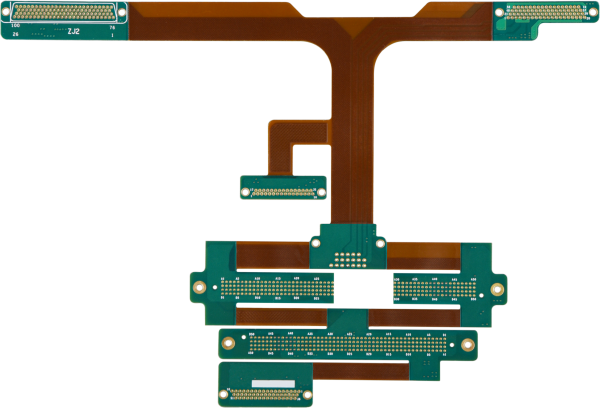

超高層特殊結構軟硬板
大型集成平臺的功能模板多
，可通過多分支的連接器插頭實現多路信號分支的連接，可實現不同功能模塊的控制。同時不同功能模板的插頭母座厚度不一，可通過制作成不同階梯厚度的硬板區實現與插槽的匹配主要技術參數及產品圖如下：
層數：28L(2R+12F+2R+10F+2R)，軟板分層
材料：FR4+PP+R-F777
表面工藝：沉金
成品板厚：3.0mm
其他工藝：塞孔
工藝特征：硬板局部重疊、飛尾
06

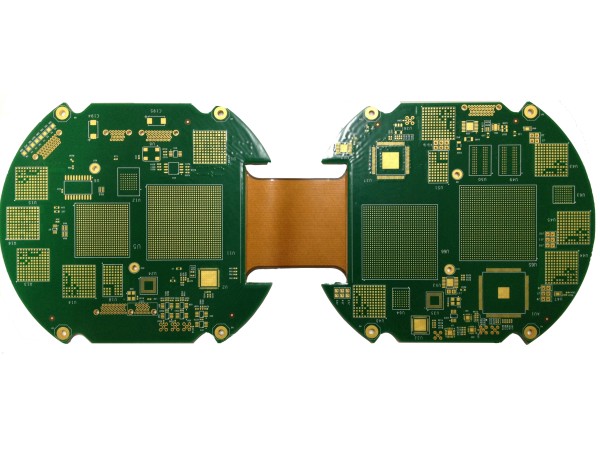

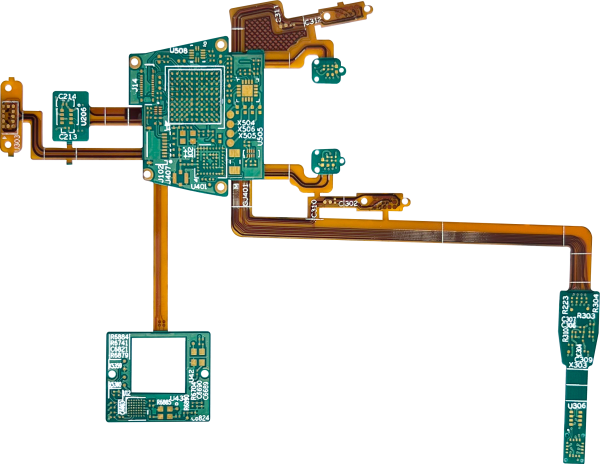

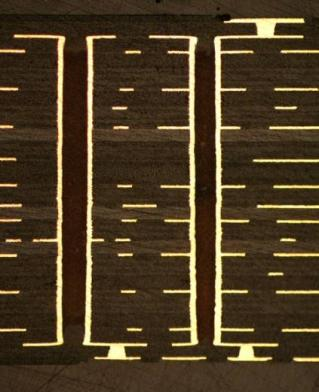

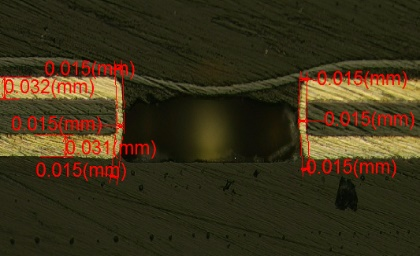

高密度高多層軟硬板
小型體積的航天設備
主要技術參數及產品圖如下：
層數：20L(6R+4F+2R+2F+6R)
材料：Cu+PP+FR4+AS2L
表面工藝：沉金
成品板厚：3.0mm
，15:1厚徑比阻抗控制、一階激光盲孔
、BGA pitch 0.5，軟板分層，硬板夾層抽空
