企業簡介
北京中航通用科技有限公司是一家民營高科技企業
中航通用原創提出一種新型總線協議
公司采取“以技術領先”
產品簡介
國內自主創新的先進的總線技術
智能同步總線iRAX®
(1)iRAX® 設備

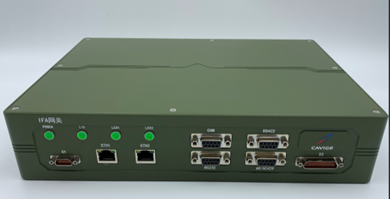

iRAX總線IFA網關

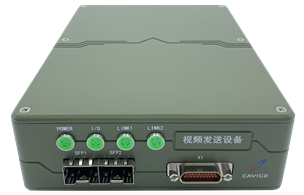

iRAX視頻發送/接收設備
機架式交換機
iRAX車載交換模塊
故障注入儀

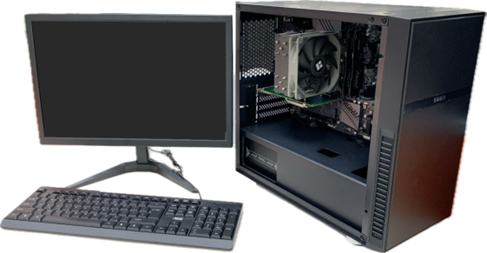

iRAX仿真卡與仿真工作站
(2)iRAX® 終端

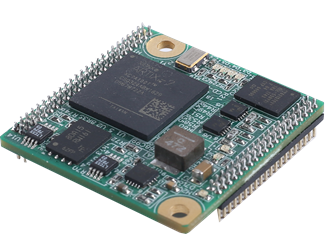

iRAX SIP子卡

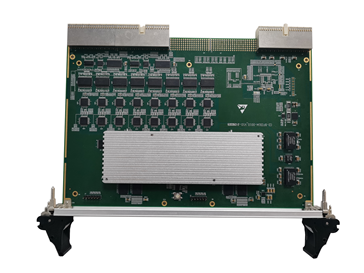

LVDS-CPCI 板
XMC載板

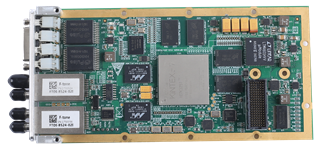

XMC模塊
(3)iRAX® IP核
終端IP核
IP核
(4)iRAX® 軟件

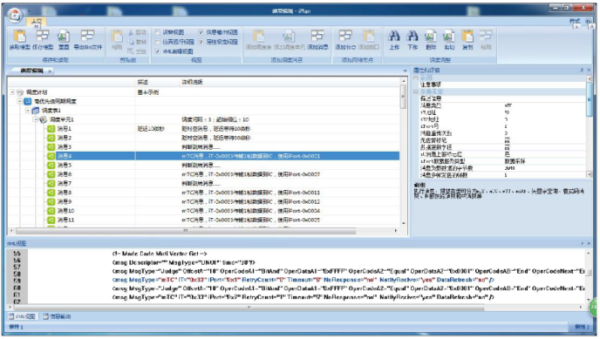

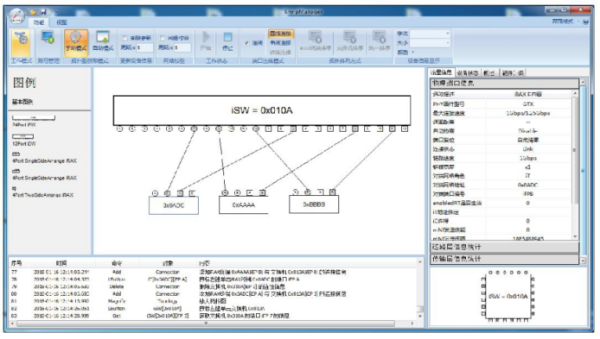

網絡規劃和建模軟件 iPla

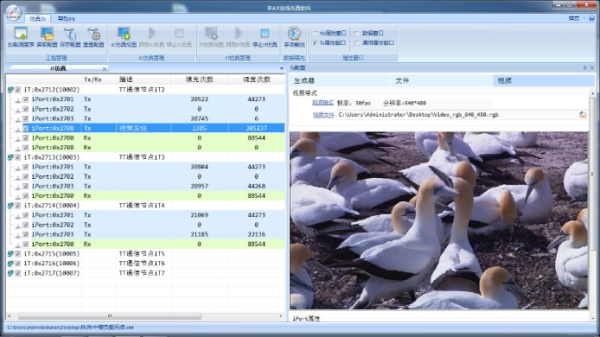

通信仿真軟件 iSchedule

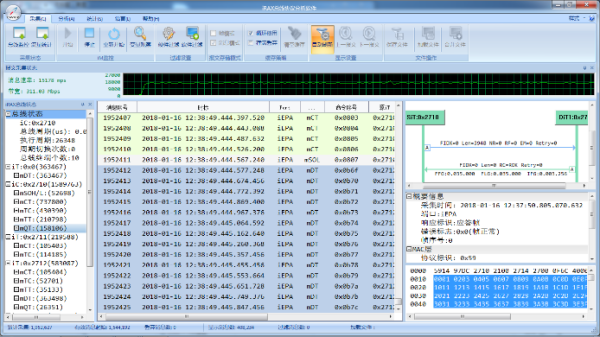

協議分析軟件 iScope
網絡管理軟件 iManager
智能多余度同步總線iRAX是一種具有自主知識產權的新型總線體系，承載在以太網和FC物理線路上
，支持多種組網方式，具備冗余性、確定性、實時性特性包括：
● 支持交換式組網和PON型組網
● 通信帶寬：1Gbps-10Gbps
● 傳輸距離：≥100m支持遠距離通信
● 系統安全性：全網通信錯誤率<10-10/小時
● 支持SNMP網絡管理
● 支持基于時間觸發的高可靠控制命令傳輸和基于事件觸發的高帶寬任務數據傳輸
● 支持多余度
● 支持FC和以太網物理層，線纜
● 底層協議實現消息確認和重傳
● 支持周期消息、非周期消息以及多級優先級控制實現帶內時間同步
● 基于完全自主知識產權
● 可與其他傳統總線網絡互聯互通
TSN產品

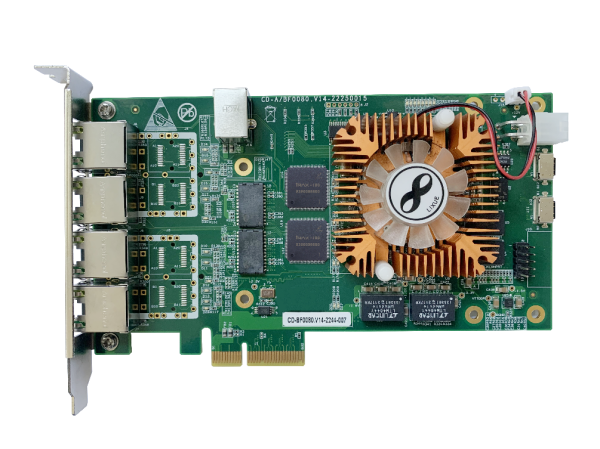

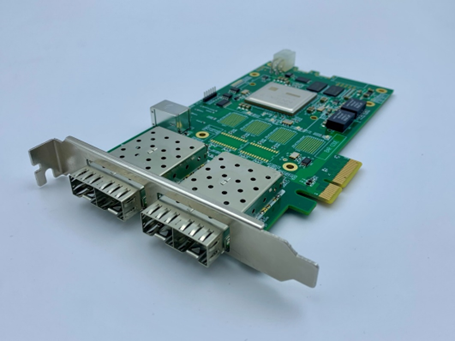

TSN通信卡
TSN設備

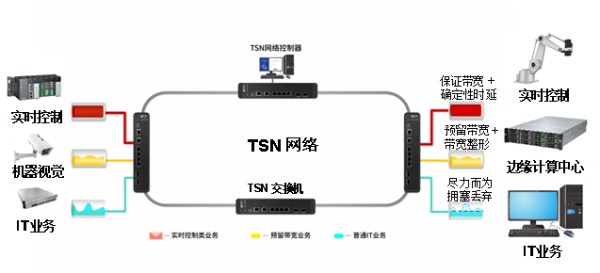

時間敏感網絡TSN
● 從網絡管控軟件、芯片/IP
、端節點、交換機到網絡控制器的端到端TSN平臺均為自主可控● 同步精度、轉發抖動
、轉發容量等TSN關鍵技術指標處于業界領先水平● 提供不同需求的流量路徑和調度應用
，確保多業務共網的確定性時延和傳輸路徑高可靠100M-1553B總線

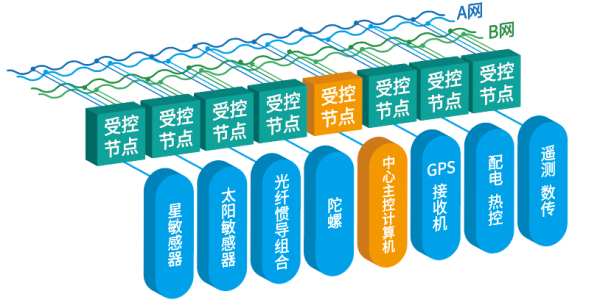

一般拓?fù)浣Y(jié)構

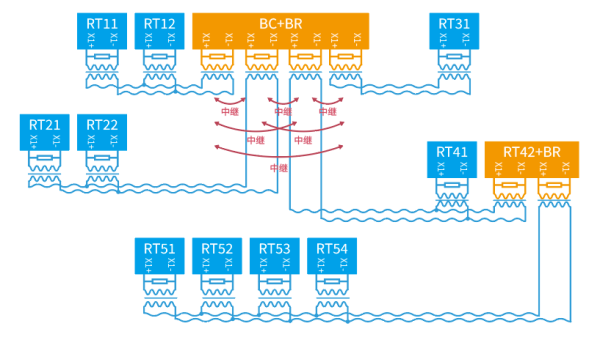

復雜拓?fù)浣Y(jié)構
多種支撐產品：
專用協議芯片X100
百兆1553通信接口卡

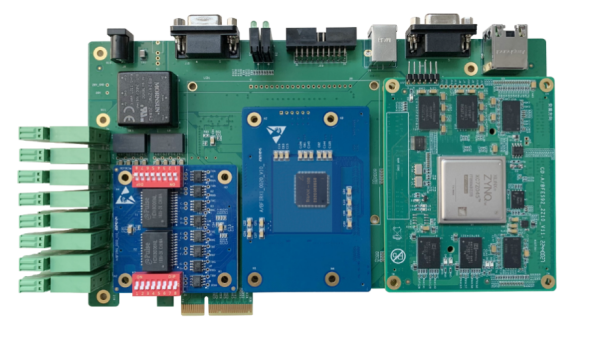

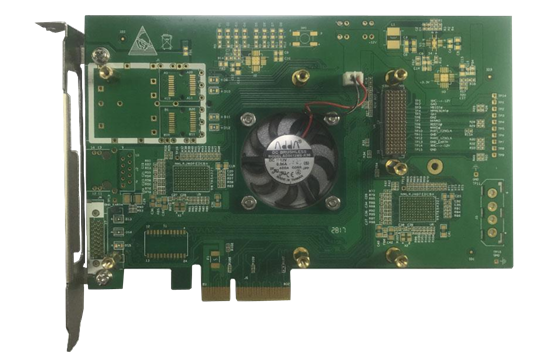

百兆1553芯片驗證板

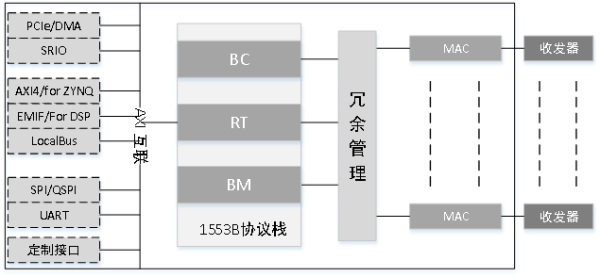

IP核功能框圖
100M1553B總線是北京中航通用科技有限公司自主定義的100M1553B總線標準，采用屏蔽雙絞線介質實現半雙工總線拓?fù)?div id="4qifd00" class="flower right">
產品形態包括ASIC芯片
、SiP、IP-Core，可提供全套軟件工具鏈，總線主要特點如下：● 符合MIL-STD-1553B協議框架
● 速率高達100Mbps
● 大幅降低單位部署成本
● 通過普通雙絞線傳輸介質以線與方式互連，半雙工通信
● 基于時間觸發的高確定性控制命令傳輸和事件觸發的高優先級、低優先級數據傳輸
● 基于矢量字查詢的動態帶寬分配和大數據傳輸
● 支持控制器備份
● 支持消息的確認和重傳
，允許免確認及免重傳● 亞微妙的響應延時
● 雙余度以及多余度工作在熱備份模式
● 集成高精度時間同步
、網絡管理等功能產品應用或優勢
iRAX總線產品包括ASIC芯片、IP-Core
、板卡、測試設備、軟件工具鏈等等，形成了完整的產業生態，已經成功應用于飛機、火箭、飛船、特種車輛等裝備。公司總線業務板塊同樣覆蓋其他通信協議
，如RapidIO、FC-AE-1553、TTE、MIL-STD-1553B、SpaceWire、TSN等等，公司提供產品
